聚四氟乙烯制品的擠壓成型方法的特點簡述 發布時間：2018/7/20 11:44:45 來源:http://www.huifengfood.cn/ 瀏覽次數：
摘要：擠壓成型是聚四氟乙烯制品成型工藝的一種，作為較為常用的生產工藝，接下來威宇氟塑為您說說這種成型工藝的特點。下面，關于聚四氟乙烯制品的擠壓成型方法的特點簡述的相關說明，我們揚中威宇氟塑制品有限公司為您簡單介紹。
上一篇我們送上的文章是四氟生料帶拉伸影響使用，對產品性能的影響為了更加全面的介紹聚四氟乙烯制品的各項性能、規格、參數等等，我們將持續發布最新知識，幫助大家了解更多的信息。
上一篇：四氟生料帶拉伸影響使用，對產品性能的影響擠壓成型是聚四氟乙烯制品成型工藝的一種，作為較為常用的生產工藝，接下來威宇氟塑為您說說這種成型工藝的特點。下面，關于聚四氟乙烯制品的擠壓成型方法的特點簡述的相關說明，我們揚中威宇氟塑制品有限公司為您簡單介紹。

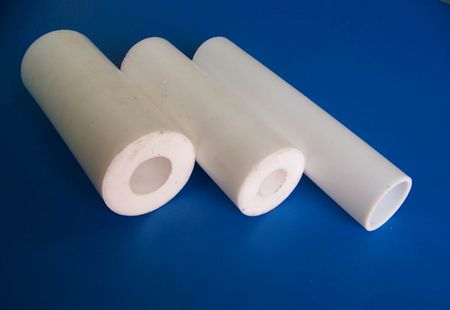

聚四氟乙烯制品一般采用壓縮成型的方法，也可采用柱塞式擠出成型。采用分散聚合法得到的樹脂可采用糊膏擠出和壓延成型。其具體工藝條件為：預成型壓力隨制品的形狀、尺寸而異，但通常采用9．8—34．3MPa，加有填充料的樹脂采用29．4—93MPa，對于加壓方向的厚度約為600mm的大毛坯還需有20一30min的保壓時間。聚四氟乙烯制品的擠壓成型方法的特點簡述。
在PTFE模壓成型中還有將燒結的毛坯放進預熱至燒結溫度的模具內，—邊加壓，一邊冷卻的熱壓法；雙向擠壓的自動壓縮成型法，以及利用流體加壓的等壓成型法。
 成型條件：圓棒直徑為13至40mm，模具尺寸為15．1至46．0mm，加熱長度500—1100mm，加熱溫度為400一350℃，冷卻長度為150—200mm，擠出速度為4—1m/h。管材直徑為Φ15一Φ40／Φ8一Φ25，料缸內徑和芯棒外徑的尺寸為Φ16．5—44．5／Φ8．9一27．8，加熱長度為350一800，加熱溫度為400一350℃，冷卻長度為150一250mm，擠出速度為3．8一1．4m／h。PTFE擠出技術的發展方向為進一步提高擠出速度和一次成型多根制品。
關于聚四氟乙烯制品的擠壓成型方法的特點簡述我們揚中威宇氟塑制品有限公司就為您說到這里，更多詳情請關注我們的網站。 四氟管在工程中有怎樣的產品應用在下一篇繼續做詳細介紹，如需了解更多，請持續關注。 本文由聚四氟乙烯制品的擠壓成型方法的特點簡述生產廠家揚中市威宇氟塑制品有限公司于2018/7/20 11:44:45整理發布。 轉載請注明出處：http://www.huifengfood.cn/news/3982.html。 下一篇：四氟管在工程中有怎樣的產品應用 相關新聞
|
熱門產品
市場行情
技術資料
行業資訊
|
